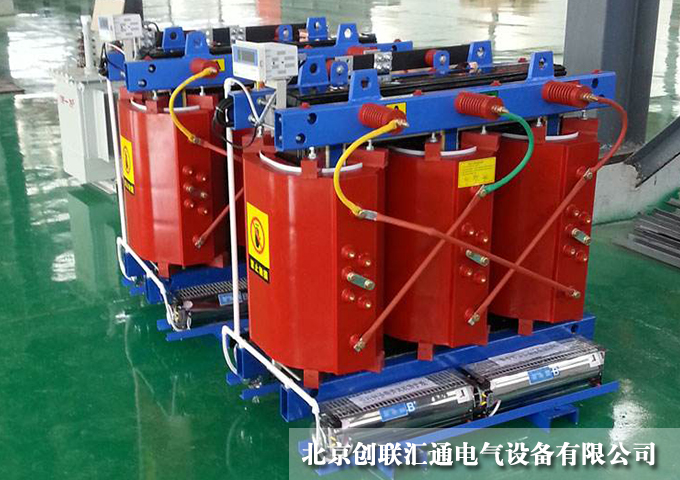

scb10系列干式變壓器的含義：

　　變壓器是利用電磁感應的原理來改變交流電壓的裝置，主要構件是初級線圈、次級線圈和鐵心(磁芯)。干式變壓器采用空氣作為冷卻介質，利用空氣流動為變壓器降溫。是一種電氣強度、機械強度、耐熱強度很高的電力變壓器。適用于各種工業與民用應用場所。

　　傳統干式電力變壓器結構 變壓器鐵芯采用高導磁性、低能耗，冷軋晶粒取向的高品質硅鋼片制造，采用45°全斜接縫，多級步進疊接結構。鐵軛采用無孔夾緊結構，芯柱采用絕緣帶綁扎，鐵芯表面采用特殊樹脂密封以防潮防銹。要求鐵芯盡量降低空載損耗、空載電流及噪音。

　　變壓器的高壓側繞組采用銅線和銅箔繞制，采用層式結構。層間為多層絕緣薄膜，內外纏繞多層玻璃纖維網格布增強，在高真空狀態下澆注添加石英粉填料的環氧樹脂，經固化形成密封整體。局部放電量不大于5pC。低壓側繞組采用銅箔繞制，層間采用半固化絕緣材料，引線母排與銅箔用自動氣體保護焊接，內外纏繞玻璃纖維網格布增強，在高真空狀態下澆注添加石英粉填料的環氧樹脂或端部填充環氧樹脂，經固化形成密封整體。高、低壓線圈均采用直接繞制工藝，要求鐵芯與高、低壓線圈三者之間結合緊密，具有較強的抗短路能力。變壓器絕緣系統的耐熱等級為主要有F級和H級。

　　scb10系列干式變壓器作用

　　干式變壓器是發電廠和變電所的主要設備之一。變壓器的作用是多方面的不僅能升高電壓把電能送到用電地區，還能把電壓降低為各級使用電壓，以滿足用電的需要。總之，升壓與降壓都必須由變壓器來完成。在電力系統傳送電能的過程中，必然會產生電壓和功率兩部分損耗，在輸送同一功率時電壓損耗與電壓成反比，功率損耗與電壓的平方成反比。利用變壓器提高電壓，減少了送電損失。

　　scb10系列干式變壓器是由繞在同一鐵芯上的兩個或兩個以上的線圈繞組組成，繞組之間是通過交變磁場而聯系著并按電磁感應原理工作。變壓器安裝位置應考慮便于運行、檢修和運輸，同時應選擇安全可靠的地方。在使用變壓器時必須合理地選用變壓器的額定容量。變壓器空載運行時，需用較大的無功功率。這些無功功率要由供電系統供給。變壓器的容量若選擇過大，不但增加了初投資，而且使變壓器長期處于空載或輕載運行，使空載損耗的比重增大，功率因數降低，網絡損耗增加，這樣運行既不經濟又不合理。變壓器容量選擇過小，會使變壓器長期過負荷，易損壞設備。因此，變壓器的額定容量應根據用電負荷的需要進行選擇，不宜過大或過小。
