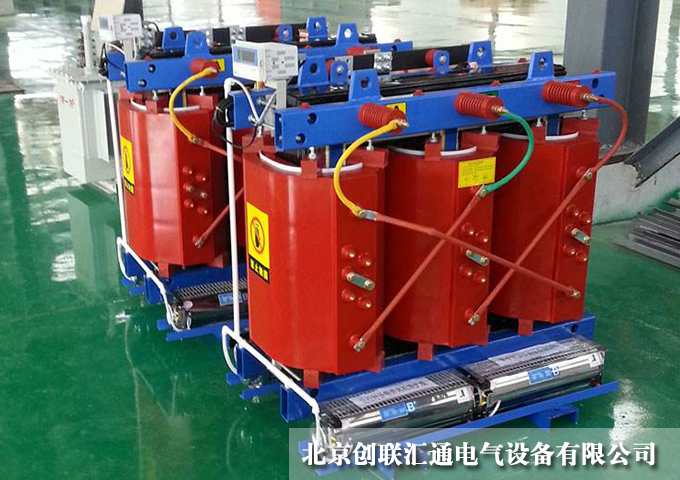

scb10 800kva變壓器參數
1。線圈采用銅線或鋁箔纏繞，無紡布和亞胺膜線為原料。非織造織物和亞胺薄膜絲具有相對的絕緣厚度。更薄，耐高壓等，是卷繞電氣產品的理想卷繞材料，體積小，產量大，可靠性高。高壓，環氧樹脂無填料真空干燥，脫氣除濕，整體鑄造，機械強度高，耐短路，抗沖擊性強。
2.高壓繞組和中間分接頭的較好端嵌有銅插件。鋼材好，易移，美觀整潔。
3.芯體采用新型WISCO 120冷軋硅鋼片，45度全傾斜多步縫。表面覆蓋有樹脂絕緣涂層，以防止潮濕，生銹和噪音。
4。鐵芯，夾具和線圈由彈性構件夾緊，使得線圈處于穩定的壓縮狀態以減少噪音。
5.SCB10環氧樹脂澆注型泰鑫干式變壓器是根據自冷卻設計的。整個鑄件的高(低)壓力線圈壁預留有縱向通風管道，并可配備強制風冷裝置(冷卻風扇)。強制風冷后，輸出容量可提高20%。
6.使用恒溫器，將鉑電阻器(Pt100)放置在低壓線圈頂部的預埋孔中。為了監測變壓器繞組的溫升，冷卻風扇自動啟動和停止，并提供故障報警，超溫報警和超溫跳閘功能，為泰信干燥提供可靠的過載保護裝置 - 型變壓器，從而提高干式變壓器運行的安全性。
scb10 800kva變壓器結構特點：鐵芯：鐵芯選用新型WISCO 120優質冷軋硅鋼片，三階全傾斜接頭結構，芯柱采用F級無緯綁扎，鐵芯表面采用環氧樹脂封裝，減少空載損耗(空載損耗可達到負差)，空載電流和鐵皮噪聲，以及夾子和閉合的特殊表面處理 - 配件進一步改善了產品的外觀質量。溫控系統和風冷系統：采用橫流頂吹冷卻風扇，具有噪音低，風壓大，外形美觀的特點，提高了變壓器的過載能力。
溫度控制采用智能溫度控制器，提高變壓器運行的安全性和可靠性。
保護外殼和出線母線：保護外殼為變壓器提供進一步的安全保護，防護等級為IP20，IP23等。外殼材料為鋁合金，冷軋鋼板，不銹鋼等供用戶選擇。可以使用用于低壓出線，側出線和頂出線的標準母線排放線，并且用戶還可以設計特殊的出口模式
干式變壓器執行標準：
GB1094.11-2007干式電力變壓器
GB / T10228-2008干式電力變壓器技術參數及要求
GB1094.10-2003電力變壓器第3部分：絕緣等級，絕緣試驗和絕緣氣隙
JB / T10008-2004 6~500KV級變壓器聲級
scb10 800kva變壓器參數：
| 規格型號 | 電壓組合 | 空載 | 負載 | 短路 | 空載 | 主機 | 外形尺寸（mm） | 軌距 | |||
| 高壓（KV） | 分接 | 低壓（KV） | 損耗（W） | 損耗 | 阻抗 | 阻抗 | 重量（kg） | 長（L）×寬(w)×高（H） | 長（L）×寬(w)×高（H） | （mm） | |
| （%） | （W） | （%） | （%） | （無防護外罩） | （有防護外罩） | ||||||
| SCB10-100 | 6 | 2. +5 | 0.4 | 360 | 1570 | 4 | 1.7 | 750 | 1050×600×1000 | 1300×1100×1500 | 550×550 |
| SCB10-160 | 6.3 | ±2×5 | 480 | 2130 | 1.5 | 950 | 1120×770×1100 | 1400×1100×1500 | 710×660 | ||
| SCB10-200 | 6.6 | 550 | 2530 | 1.3 | 1150 | 1160×770×1150 | 1450×1100×1500 | 710×660 | |||
| SCB10-250 | 10 | 640 | 2760 | 1.3 | 1350 | 1220×770×1200 | 1500×1150×1500 | 710×710 | |||
| SCB10-315 | 10.5 | 790 | 3470 | 1.1 | 1600 | 1260×770×1250 | 1550×1150×1550 | 710×710 | |||
| SCB10-400 | 11 | 880 | 3990 | 1.1 | 1750 | 1320×770×1300 | 1600×1150×1600 | 710×710 | |||
| SCB10-500 | 1040 | 4880 | 1 | 2050 | 1360×820×1350 | 1650×1200×1650 | 760×710 | ||||
| SCB10-630 | 1170 | 5960 | 6 | 0.9 | 2400 | 1420×820×1400 | 1700×1200×1700 | 760×710 | |||
| SCB10-800 | 1360 | 6960 | 0.75 | 2800 | 1500×980×1550 | 1850×1250×1800 | 920×820 | ||||
| SCB10-1000 | 1590 | 8130 | 0.65 | 3200 | 1550×980×1600 | 1850×1250×1850 | 920×820 | ||||
| SCB10-1250 | 1880 | 9690 | 0.6 | 3800 | 1600×980×1650 | 1900×1250×1900 | 920×820 | ||||
| SCB10-1600 | 2200 | 11730 | 0.6 | 4500 | 1700×980×1700 | 1950×1250×1950 | 920×820 | ||||
| SCB10-2000 | 2740 | 14450 | 0.5 | 5600 | 1800×980×1800 | 2000×1300×2100 | 920×920 | ||||
| SCB10-2500 | 3240 | 17170 | 0.45 | 6300 | 1850×980×1900 | 2100×1300×2300 | 920×920 | ||||
