scb10-315變壓器參數
干式變壓器廣泛用于局部照明、高層建筑 、機場，碼頭CNC機械設備等場所，簡單的說干式變壓器就是指鐵芯和繞組不浸漬在絕緣油中的變壓器。冷卻方式分為自然空氣冷卻(AN)和強迫空氣冷卻(AF)。自然空冷時，變壓器可在額定容量下長期連續運行。強迫風冷時，變壓器輸出容量可提高50%。適用于斷續過負荷運行，或應急事故過負荷運行;由于過負荷時負載損耗和阻抗電壓增幅較大，處于非經濟運行狀態，故不應使其處于長時間連續過負荷運行。

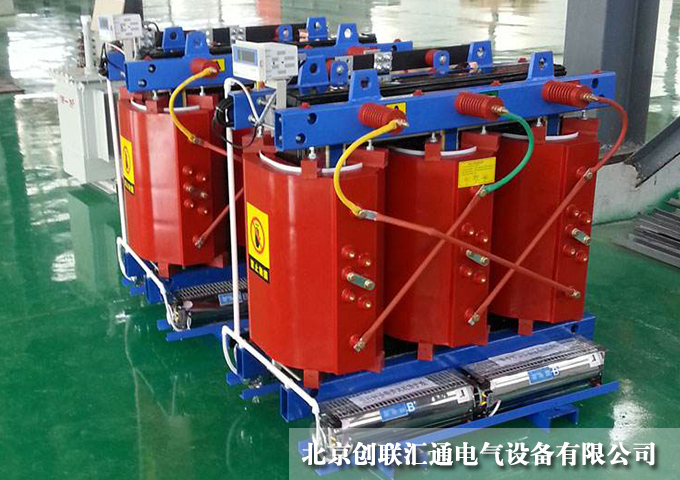

SCB10-315/10干式變壓器結構形式
1.開啟式.是一種常用的形式,其器身與大氣直接接觸,適應于比較干燥而潔凈的室內,(環境溫度20度時,相對濕度不應超過85%),一般有空氣自冷和風冷兩種冷卻方式.
2.封閉式.器身處在封閉的外殼內,與大氣不直接接觸.(由于密封.散熱條件差.主要用于礦用它屬于是防爆型的)
3.澆注式.用環氧樹脂或其它樹脂澆注作為主絕緣,它結構簡單.體積小.適用于較小容量的變壓器.
SCB10-315/10干式變壓器的結構特點
1.鐵芯
采用優質冷軋晶粒取向硅鋼片,鐵芯硅鋼片采用45度全斜接縫,使磁通沿著硅鋼片接縫方向通過.
2.繞組
有以下幾種:(1)纏繞式(2)環氧樹脂加石英砂填充澆注(3)玻璃纖維增強環氧樹脂澆注(即薄絕緣結構) (4)多股玻璃絲浸漬環氧樹脂纏繞式
(一般多采用3,因?yàn)樗苡行У姆乐節沧⒌臉渲_裂,提高了設備的可靠性)
3.高壓繞組
一般采用多層圓筒式或多層分段式結構
4.低壓繞組
一般采用層式或箔式結構
scb10-315變壓器參數
|
變壓器型號 |
額定 |
聯結 |
電壓組合(kV） |
損耗(W) |
空載 |
短路 |
|||
|
高 |
分接 |
低 |
空 |
負 |
|||||
|
SCB10-30/10 |
30 |
Dyn11 |
10
|
±5%,±2× |
0.4 |
190 |
710 |
2.4 |
4.0 |
|
SCB10-50/10 |
50 |
270 |
1000 |
2.4 |
|||||
|
SCB10-80/10 |
80 |
370 |
1380 |
1.8 |
|||||
|
SCB10-100/10 |
100 |
400 |
1570 |
1.8 |
|||||
|
SCB10-125/10 |
125 |
470 |
1850 |
1.6 |
|||||
|
SCB10-160/10 |
160 |
550 |
2130 |
1.6 |
|||||
|
SCB10-200/10 |
200 |
630 |
2530 |
1.4 |
|||||
|
SCB10-250/10 |
250 |
720 |
2760 |
1.4 |
|||||
|
SCB10-315/10 |
315 |
880 |
3470 |
1.2 |
|||||
|
SCB10-400/10 |
400 |
980 |
3990 |
1.2 |
|||||
|
SCB10-500/10 |
500 |
1160 |
4880 |
1.2 |
|||||
|
SCB10-630/10 |
630 |
1350 |
5880 |
1.0 |
|||||
|
SCB10-630/10 |
630 |
1300 |
5960 |
1.0 |
6.0 |
||||
|
SCB10-800/10 |
800 |
1520 |
6960 |
1.0 |
|||||
|
SCB10-1000/10 |
1000 |
1770 |
8130 |
1.0 |
|||||
|
SCB10-1250/10 |
1250 |
2090 |
9690 |
1.0 |
|||||
|
SCB10-1600/10 |
1600 |
2450 |
11730 |
1.0 |
|||||
|
SCB10-2000/10 |
2000 |
3050 |
14450 |
0.8 |
|||||
|
SCB10-2500/10 |
2500 |
3600 |
17170 |
0.8 |
|||||
